Подсчет функциональных точек, связанных с транзакциями


Подсчет функциональных точек, связанных с транзакциями — это четвертый шаг анализа по методу функциональных точек.

Транзакция — это элементарный неделимый замкнутый процесс, представляющий значение для пользователя и переводящий продукт из одного консистентного состояния в другое.

В методе различаются следующие типы транзакций (Таблица 9):

  • EI (external inputs) — внешние входные транзакции, элементарная операция по обработке данных или управляющей информации, поступающих в систему из вне.
  • EO (external outputs) — внешние выходные транзакции, элементарная операция по генерации данных или управляющей информации, которые выходят за пределы системы. Предполагает определенную логику обработки или вычислений информации из одного или более ILF.
  • EQ (external inquiries) — внешние запросы, элементарная операция, которая в ответ на внешний запрос извлекает данные или управляющую информацию из ILF или EIF.

Таблица 9. Основные отличия между типами транзакций. Легенда: О — основная; Д — дополнительная; NA — не применима.

Функция

Тип транзакции

EI

EO

EQ



Изменяет поведение системы О Д NA
Поддержка одного или более ILF О Д NA
Представление информации пользователю Д О О

Оценка сложности транзакции основывается на следующих ее характеристиках:

  • FTR (file type referenced) — позволяет подсчитать количество различных файлов (информационных объектов) типа ILF и/или EIF модифицируемых или считываемых в транзакции.
  • DET (data element type) — неповторяемое уникальное поле данных. Примеры. EI: поле ввода, кнопка. EO: поле данных отчета, сообщение об ошибке. EQ: поле ввода для поиска, поле вывода результата поиска.

Для оценки сложности транзакций служат матрицы, которые представлены в Таблица 10 и Таблица 11.

Таблица 10. Матрица сложности внешних входных транзакций (EI)

EI

1-4 DET

5-15 DET

16+ DET

0-1 FTR

2 FTR

3+ FTR

Low Low Average
Low Average High
Average High High

Таблица 11.
Матрица сложности внешних выходных транзакций и внешних запросов (EO & EQ)

EO & EQ

1-5 DET

6-19 DET

20+ DET

0-1 FTR

2-3 FTR

4+ FTR

Low Low Average
Low Average High
Average High High
Оценка транзакций в не выровненных функциональных точках (UFP) может быть получена из матрицы (Таблица 12)

Таблица 12. Сложность транзакций в не выровненных функциональных точках (UFP) Сложность транзакций

Количество UFP (EI & EQ)

Количество UFP (EO)

Low 3 4
Average 4 5
High 6 7
В качестве примера, рассмотрим оценку управляющей транзакции (EI) для диалогового окна, задающего параметры проверки орфографии в MS Office Outlook (Рисунок 40).

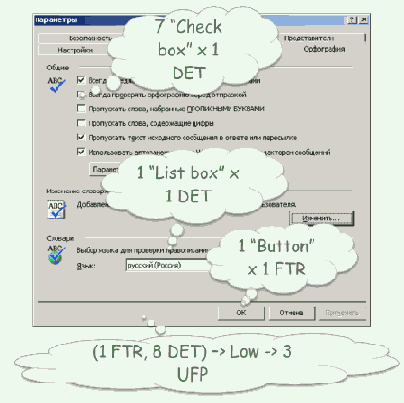

Рисунок 40. Диалоговое окно, управляющее проверкой орфографии в MS Office Outlook

Каждый "Check box" оценивается, как 1 DET. Выпадающий список — 1 DET. Каждая управляющая кнопка должна рассматриваться как отдельная транзакция. Например, если оценивать управляющую транзакцию по кнопке «OK», то, для данной транзакции мы имеем 1 FTR и 8 DET. Поэтому, согласно матрице (Таблица 10), мы можем оценить сложность транзакции, как Low. И, наконец, в соответствие с матрицей (Таблица 12), данная транзакция должна быть оценена в 3 не выровненных функциональных точек (UFP).
